Полуавтомат круглошлифовальный универсальный 3У10МАФ10 в Харкові

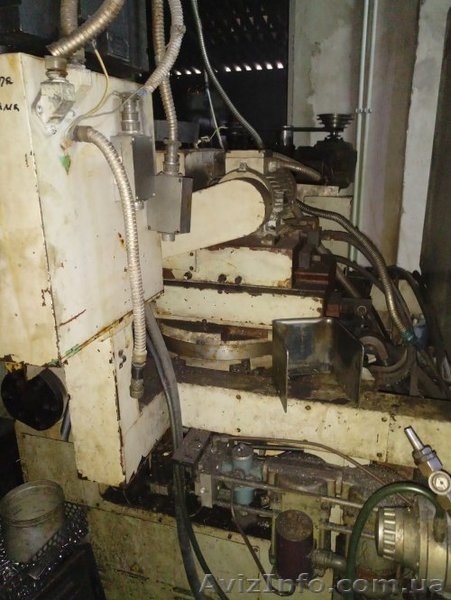

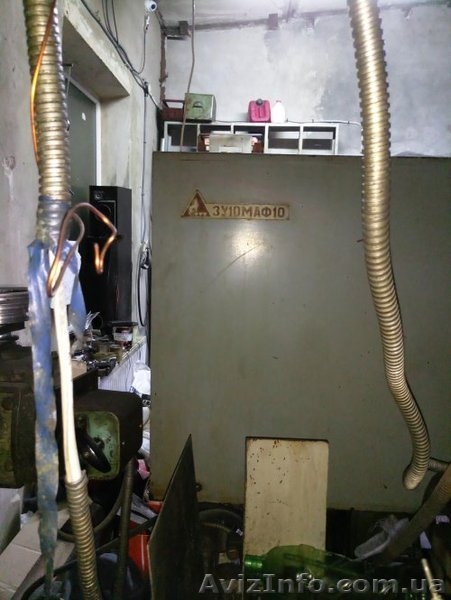

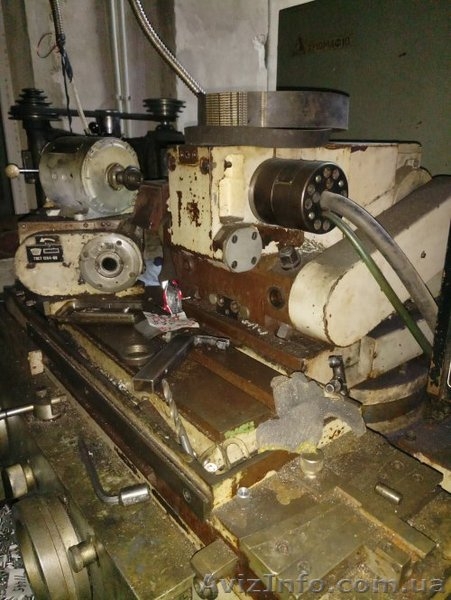

Полуавтомат круглошлифовальный универсальный 3У10МАФ10

Технические характеристики:
Станки модели 3у10маф10 предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при установке их в центрах, патронах и на планшайбе в условиях единичного и мелкосерийного производства
Наибольший диаметр устанавливаемой детали, мм 100
Наибольшая длина устанавливаемой детали, мм 250
Наибольший диаметр шлифуемой наружной поверхности, мм 100
Наибольшая длина наружного шлифования, мм 225
Высота центров над столом, мм 80
Конус Морзе по ГОСТ 25557-82
в шпинделе передней бабки 3
в пиноли задней бабки 2
Наибольшая масса устанавливаемой заготовки, кг 10
Рекомендуемый диапазон диаметров шлифуемых поверхностей, мм 40
Наибольшие размеры шлифовального круга, мм 250х25
Скорость резания, м/с 35
Частота вращения внутришлифовального круга, мин-1 40000...90000
Частота вращения шпинделя бабки изделия, мин-1 100...1000
Скорость стола, м/мин 0, 01...2
Скорость врезной подачи, мм/мин 0, 05...3
Наибольший угол поворота стола, град +6°...-7°
Наибольший угол поворота шлифовальной бабки, град +/-30°
Наибольший угол поворота бабки изделия, град +30°...-90°
Точность обработки:
отклонение от округлости в центрах, мм 0, 0004
отклонение от округлости в патроне, мм 0, 0006
постоянство диаметра в продольном сечении, мм 0, 001
шероховатость наружной поверхности, Ra 0, 04
шероховатость внутренней поверхности, Ra 0, 08
шероховатость торцевой поверхности, Ra 0, 16
Мощность электродвигателя привода, кВт 2, 2
Габариты, мм 1890х1640х1740
Масса, кг 2050
гв 1988
