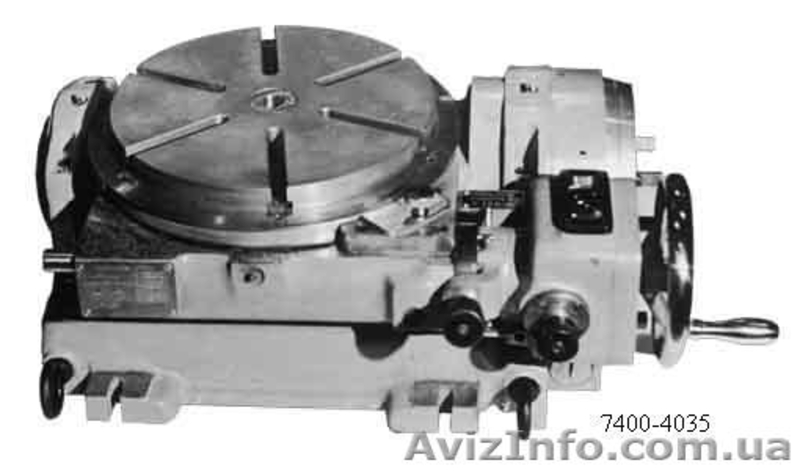

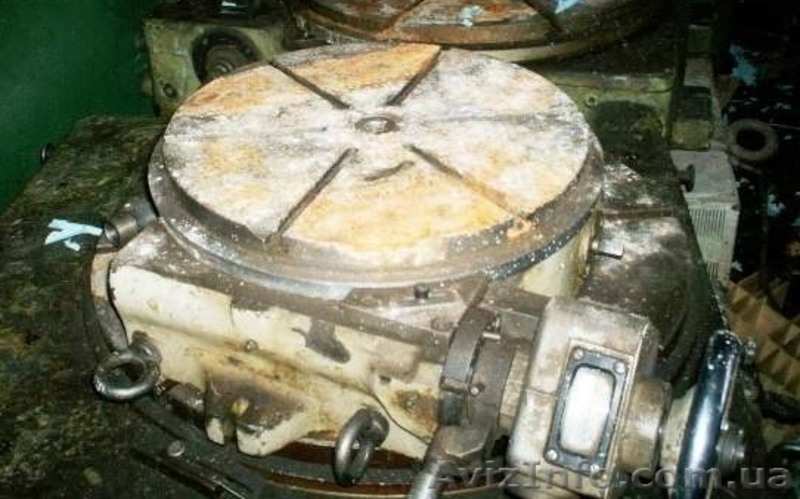

Стол поворотный делительный координатно-расточных и координатно-шлифовальных станков универсальный 7400-4035
Модель класса точности "A". ГОСТ 16163-90
ДИАМЕТР ПЛАНШАЙБЫ, ММ 280
НАИБОЛЬШИЙ УГОЛ ПОВОРОТА, ГРАД 360
НАИБОЛЬШИЙ УГОЛ НАКЛОНА ПЛАНШАЙБЫ, ГРАД 90
УПОРЫ ТОЧНОЙ УСТАНОВКИ В ГОРИЗОНТАЛЬНОЕ И ВЕРТИКАЛЬНОЕ ПОЛОЖЕНИЕ ПЛАНШАЙБЫ есть
НАИБОЛЬШИЙ ДОПУСТИМЫЙ ВЕС ОБРАБАТЫВАЕМОЙ ДЕТАЛИ В ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ ПЛАНШАЙБЫ 60 кг
НАИБОЛЬШИЙ ДОПУСТИМЫЙ ВЕС ОБРАБАТЫВАЕМОЙ ДЕТАЛИ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ ПЛАНШАЙБЫ 30 кг
МАССА СТОЛА, КГ 138
ДЛИНА 637
ШИРИНА 460
ВЫСОТА 245
Стол поворотный делительный с механической системой отсчета применяется в качестве установочного приспособления к координатно-расточным станкам для комплексной обработки сложных форм. С помощью этого стола выполняются следующие работы: расточка отверстий, размеры между которыми заданы в полярной системе координат, а также расточка наклонных и взаимно перпендикулярных отверстий; сверление, чистовое фрезерование, разметка и измерение. Изменение положения заготовки и оси вращения инструмента дает возможность обрабатывать призматические детали. Достоинства стола: высокая точность, высокое разрешение и плавность перемещений, просота встраивания. Область применения: изготовление пресс-форм и литьевых форм, макетов, прототипов и моделей деталей сложной формы.
