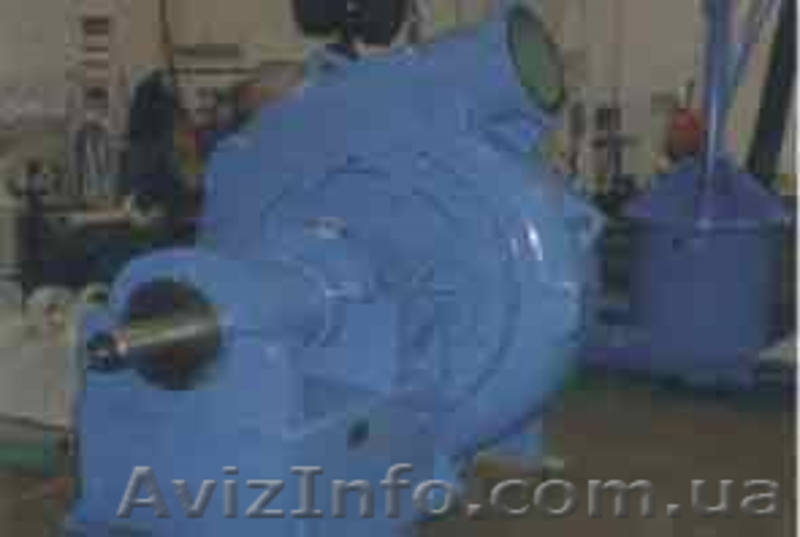

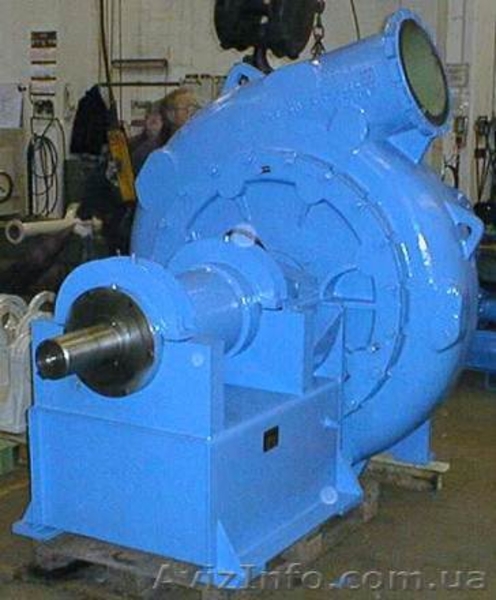

Землесосы Habermann типа KBPL в Харкові

Землесосы Habermann имеют надежную конструкцию насоса из высокоизносостойкого литья для весьма крупнозернистых твердых продуктов.
Кроме износа от контакта с мелкими твердыми частицами, землесосы Habermann подвергаются дополнительному износу вследствие ударной нагрузки при большом содержании крупных частиц.
Толщина стенок, испытывающих нагрузку детелей, таких, как корпус, износостойкие пластины и рабочее колесо выполняется соответственно весьма большой.
В землесосах Habermann применяются трехлопастные канальные рабочие колеса с оптимальными проходными поперечными сечениями. Чтобы камни не застревали в рабочем колесе, каналы лопаток слегка расширяются в направлении наружного диаметра рабочего колеса. За счет выполнения дополнительных лопаток на обратной стороне рабоче го колеса обеспечивается разгрузка давления во всасывающей щели и на сальнике.
Рабочее колесо, как и во всех других панцирных насосах Habermann, крепится трапецеидальной резьбой. Резьбовое крепление рабочего колеса при помощи гайки способствует его осевой блокировке и обеспечивает оптимальную геометрию входа в рабочее колесо.
Износ на всасывании рабочего колеса можно компенсировать регулировкой. Уплотнение вала обеспечивается путем подачи гидрозатворной воды в сальник. Крышка сальника выполнена с горизонтальным разъемом, чтобы облегчить замену уплотнительных колец.
Опора корпуса подшипика представляет собой прочную сварную конструкцию. Подшипники вала имеют достаточно большие размеры, соответствующие тяжелому режиму работы землесосу.

Области применения

• Как землесосный, транспортный или бустерный насос (промежуточный насос) преимущественно для крупно кускового материала
• Горные работы
• Разработка песка и гравия
• Электростанции
• Подземные работы
• Дорожное строительство
• Сахарные заводы
• Установки сжигания мусора
Технические данные

• Подача от 750 до 4500 м3/ч
• Напор до 75 м ст. жид.
• Скорость вращения до 800 об/мин
• Присоединительные размеры DN 300 - DN 500
• Макс. рабочее давление до 16 бар
• Макс. размер частиц 240 мм
• Нормальновсасывающий до 8 м в. ст.
• Регулирование положения напорного патрубка поворотом на 45°
• Исполнение с правым или левым направлением вращения
